Der IEM-DCR ermöglicht den effizienten Einsatz in unterschiedlichen Applikationen der Ladeinfrastruktur, wie beispielsweise in DC-Wallboxen, High-Power-Chargern, Megawatt-Ladesystemen und weiteren Applikationen sowie des intelligenten Messstellenbetriebs.

Flexibilität im Einbau

Dank der shuntbasierten Messung ist der DC-Zähler besonders kompakt. Das Display und die Messeinheit können bis zu 15 Meter voneinander entfernt installiert werden, was eine hohe Flexibilität beim Einbau ermöglicht. Dadurch kann die Messeinheit auch in schwer zugänglichen Bereichen mit hohen Umgebungsbelastungen installiert werden.

Die Hutschienenbauform ermöglicht eine einfache Befestigung der Displayeinheit in unterschiedlichsten Gehäusen, während die Sensoreinheit über Busbars befestigt werden kann.
Die CAN-Schnittstelle erlaubt die Erfassung von Echtzeitmessdaten
(T, I, V, P,...) in 10 ms.

Weitere Merkmale:

Genauigkeitsklasse B nach EN 50470 (MID)
Erstellung und interne Speicherung von Ladetransaktionen im standardisierten OCMF-Format
MID-Zertifizierung, Zertifizierung nach dem Deutschen Mess- und Eichgesetz, LNE, UL-Zertifizierung
Kommunikationsschnittstellen: OCMF (RJ45, Ethernet)
(nur IEM-DCR), CAN-Info für Echtzeitmessdaten, SML (RS485)
Kompensationsoptionen: 4-Leiter-Messung, Parametrische Kompensation

IEM-DCR 125

Nominaler Strommessbereich: 125 A und 1000 V,
Möglichkeit zur Erweiterung des Messbereichs auf bis zu 200 A (IEM-DCR 200)
2 Spannungskanäle
Ideal zur Anwendung in DC-Wallboxen und kleineren DC-Ladestationen

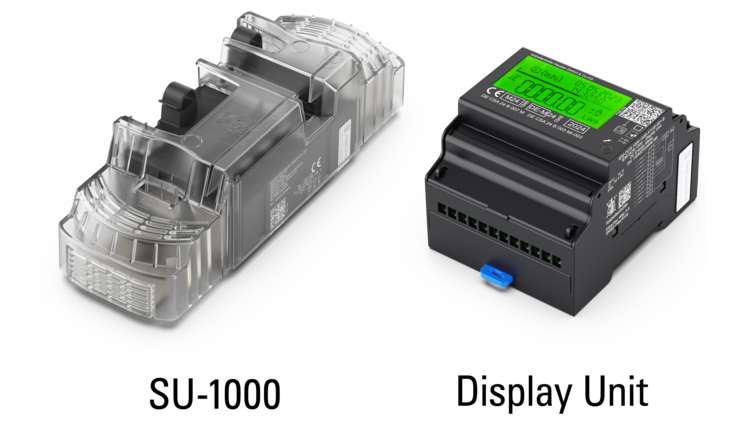

IEM-DCR 1000

Nominaler Strommessbereich: 1000 A und 1500 V,
Möglichkeit zur Erweiterung des Messbereichs auf bis zu 1500 A (IEM-DCR 1500)
4 Spannungskanäle
Ideal für Anwendung in DC-Ladestationen über 60 kW und Mega-Watt-Charging-Systems

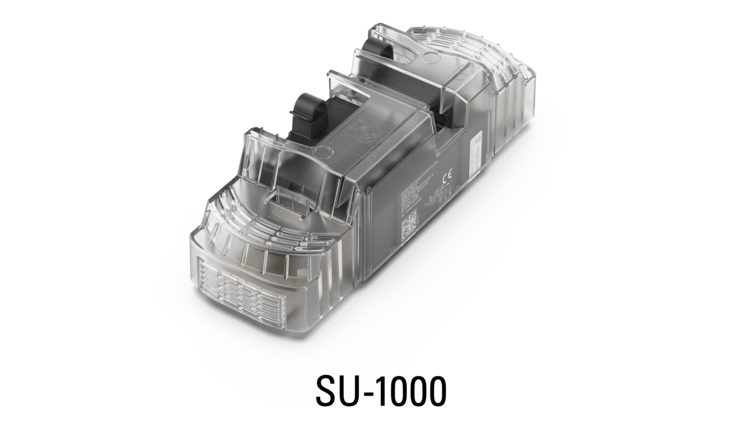

IEM-DCS 1000

Der IEM-DCS 1000 besteht nur aus der Messeinheit.

Stand-Alone-Betrieb ohne Displayeinheit
Messdaten werden in Echtzeit erfasst
Signierung von Energiemesswerten
Ideal zur Anwendung in Megawatt-Charging-Systems, High-Power-Charging-Systems und DC-Wallboxen über 60 kW

IEM-DCR Flyer

IEM-DCR 1500 Flyer

DC-Meter @ stationäre Energiespeicher
DC-Meter @ PV-Energieerzeugung
DC-Meter @ öffentliche Ladeeinrichtung
DC-Meter @ öffentliche Ladeeinrichtung (Abrechnung Ladesitzung)
DC-Meter @ Ladeeinrichtung Nutzfahrzeuge
DC-Meter @ E-Bus Pantograph
DC-Meter @ MCS-Megawatt Charging Systems
DC-Meter @ Intra-Logistik

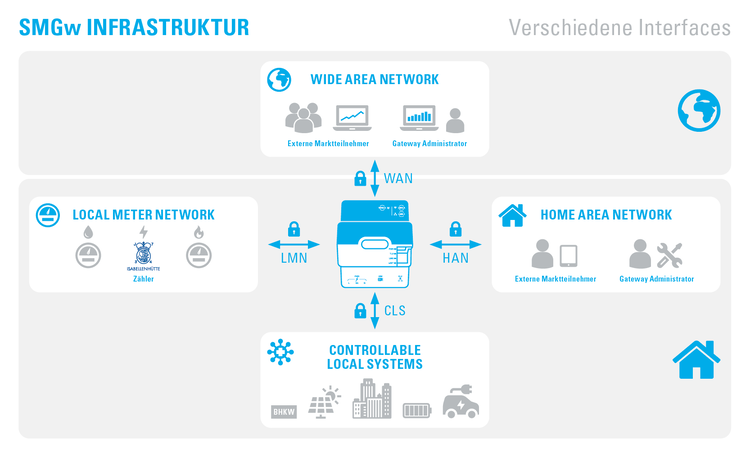

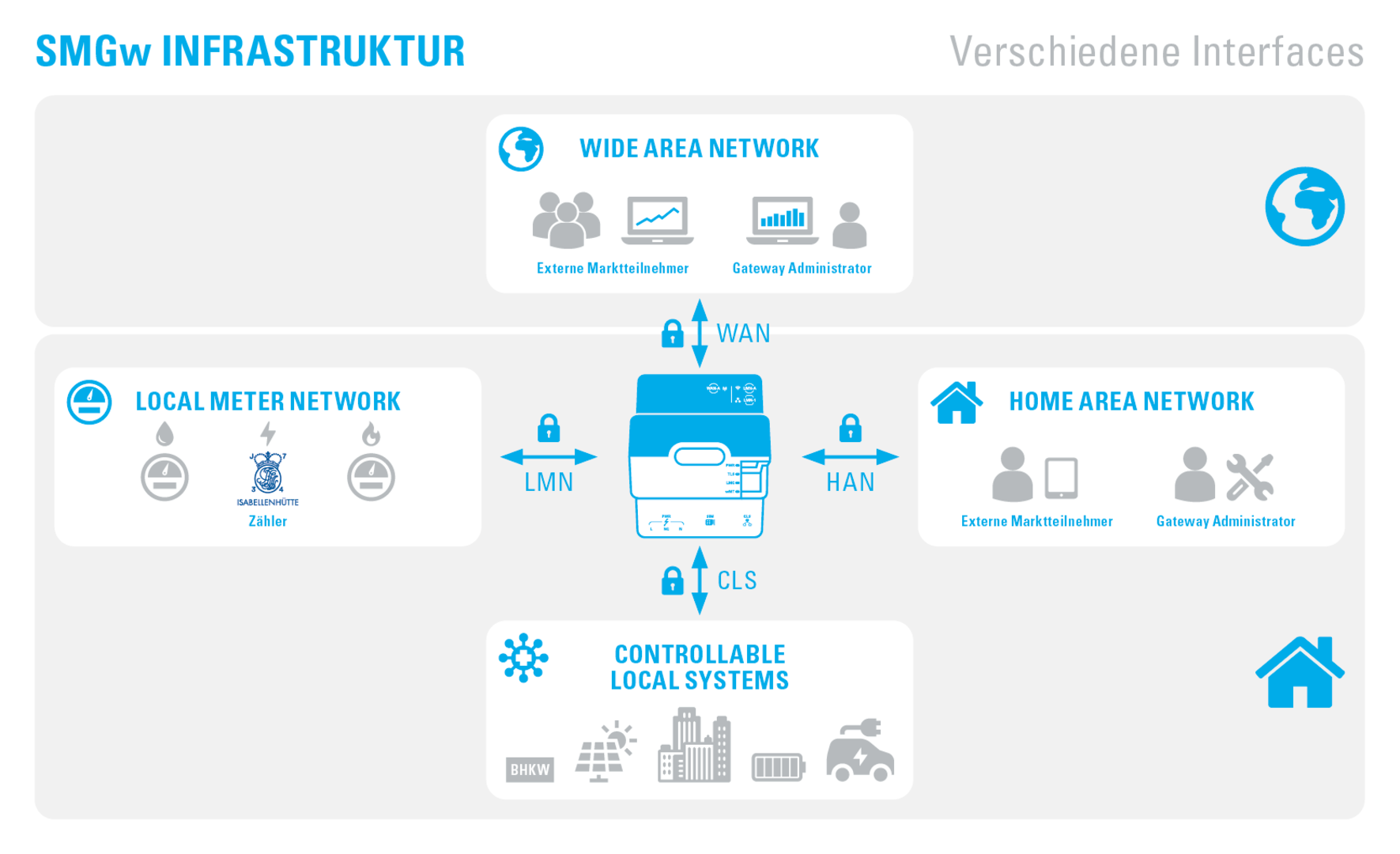

Intelligenter DC-Messstellenbetrieb

Über die LMN-Schnittstelle ruft das SMGw die 15-Minuten-Energiewerte des DC-Energiezählers ab und speichert diese. Die 15-Minuten-Energiewerte gehören zu einer bestimmten Zähler-Adresse und werden durch den Gateway-Administrator autorisiert. Externe Marktteilnehmer bekommen die Energiewerte über WAN bereitgestellt.
